Hansheng Automation (Dongguan) Co., Ltd. on Hiinas üks kogenumaid vinthammaste tootjaid ja tarnijaid. Kui kavatsete hulgi müüa hulgi-tõhusaid Hiinas valmistatud kaldriistu, saate meie tehasest hinnakirja ja hinnapakkumist. Samuti on saadaval kohandatud teenus ning OEM- ja ODM-teenus.
Toote omadused

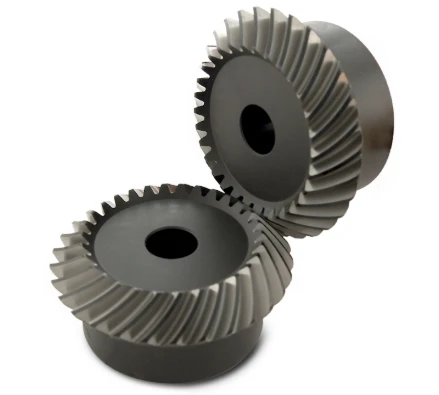

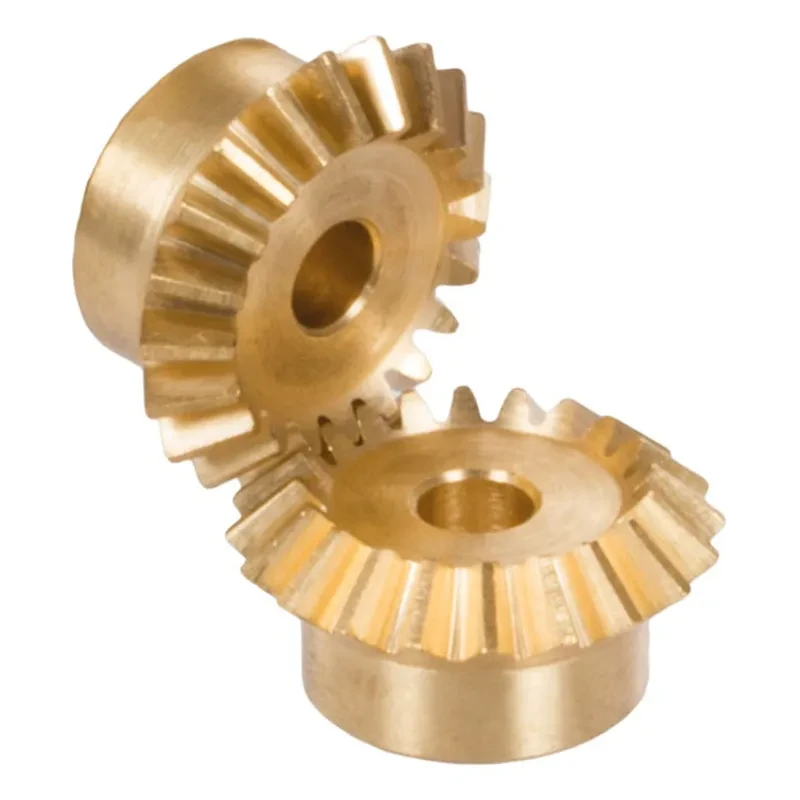

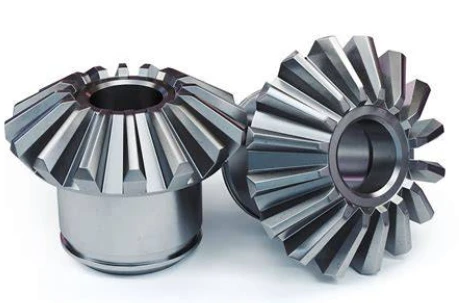

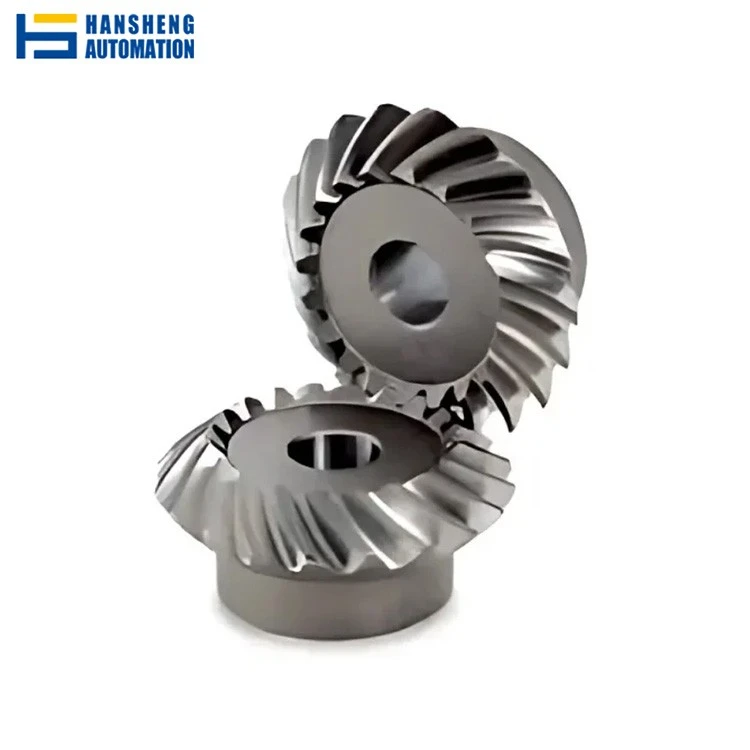

Kaldhammasrattad on koonushammasrataste spetsiifiline alamtüüp, mille puhul kaks hammasratast haakuvad 90-kraadise nurga all ja millel on võrdne arv hambaid, mille tulemuseks on 1:1 ülekandearv. See muudab need ideaalseks liikumise ümbersuunamiseks ilma kiirust või pöördemomenti muutmata.
Meie kaldhammasrataste peamised eelised
Optimaalne jõuülekanne
Meie Mitre Gears on loodud pakkuma sujuvat ja tõhusat jõuülekannet, minimeerides energiakadu suunamuutuste ajal.
Kõrge täpsus
Kasutades CNC-lihvimist ja hobbingi tagame, et igal Mitre Gear komplektil on vaikseks tööks ideaalne hammasprofiil.
Mitmekülgsed konfiguratsioonid
Pakume nii standardsete rakenduste jaoks mõeldud sirgeid hammasrattaid kui ka spiraalhammasrattaid, mis vastavad suurele-kiirusele ja madalale{1}}müratasemele.
Kohandamine
Alates ava suurusest ja võtmeavadest kuni spetsiifiliste kuumtöötlusteni – saab Mitre Gearsi kõiki aspekte kohandada vastavalt teie masinatele.
Tehase võimalused
Meie tootmisüksus on varustatud nüüdisaegsete---tehnoloogiliste masinatega, mis on spetsiaalselt loodud kvaliteetsete-mittehammasrataste tootmiseks. Me ei lõika ainult hambaid; me kujundame jõudlust.
| Seadme pilt | Seadmeteave | |
|
|
Seadme nimi | KPS30 Gear Hobbing Machine |
| Töötlemise läbimõõt | 3-300 mm | |
| Maksimaalne töödeldav moodul | 4 | |
| Tööriista telje kaldenurk | ±30 kraadi | |
| Maksimaalne tööriista spindli kiirus | 2500 pööret minutis | |
| Maksimaalne töölaua kiirus | 1500 pööret minutis | |
| Seadme pilt | Seadmeteave | |
 |
Töötlemise läbimõõt | 3-300 mm |
| CNC süsteem | NJ-i50H CNC-süsteem: 7-teljeline juhtimine, 4-teljeline samaaegne interpolatsioon | |
| Spindli ajam | Pliidiplaadi spindel-Otseajam spindli servomootori kaudu; Töödeldava detaili spindel-Otseajam sisseehitatud-pöördemomendimootori kaudu. | |
| Töötlemisvõimalused | Võimaldab töödelda silindrilisi hammasrattaid, tiguülekannet, ketirattaid, hammastega sünkroonseid rihmarattaid, paindvõresid, splaine ja sarnaseid komponente. | |
Täiustatud CNC-mehaaniline töötlemine: kasutame mitme -teljega CNC-keskusi tagamaks, et meie kaldhammasrataste paigalduskaugus ja hammaste geomeetria on veatu; Range ülevaatus: iga kaldhammasrataste partii läbib põhjalikud testid, sealhulgas koordinaatmõõtmismasina (CMM) aruanded ja hammaste pinna kareduse aruanded. karburiseerimine, nitreerimine ja induktsioonkarastamine soovitud HRC taseme saavutamiseks.
Tehnilised parameetrid
Allpool on toodud meie kohandatud kaldhammasrataste standardsed spetsifikatsioonid. Pange tähele, et saame neid parameetreid kohandada teie konkreetsete jooniste põhjal.
| Parameeter |
Spetsifikatsiooni üksikasjad |
| Käigu tüüp |
Sirge kaldkäik / spiraalne kaldkäik |
| Materjal |
Teras, roostevaba teras, messing, nailon, POM |
| Moodul (m) |
0.1, 0.5, 1.0, 1.5, 2.0, 2.5, 3.0, 4.0, 5.0 |
| Surve nurk |
20 kraadi (standardne) või kohandatud |
| Võlli nurk | 90 kraadi |
| Käiguarv | 1:1 |
| Kõvadus |
HRC 45-60 (pärast kuumtöötlust) |
| Pinnaviimistlus |
Jahvatatud, poleeritud või kaetud |
Tooted Rakendused
Meie Mitre Gears on kasutusel paljudes tööstusharudes, kus on vaja liikumissuunda:
KKK
K: Mis vahe on koonuskäigul ja kaldkäigul?
V: Kõik kaldhammasrattad on koonushammasrattad, kuid mitte kõik kaldhammasrattad pole kaldhammasrattad. Mitre Gears on konkreetselt 1:1 suhe ja võrk on 90-kraadise nurga all. Tavalistel koonusülekannetel võivad olla erinevad ülekandearvud (nt 2:1 või 5:1).
K: Kas saate minu 3D-mudelite põhjal toota Mitre Gears?
V: Jah, Sango Automation on spetsialiseerunud kohandatud tootmisele. Saame töötada STEP-, IGES- või DWG-failidega, et toota Mitre Gears, mis vastavad teie täpsetele spetsifikatsioonidele.
K: Miks on ISO-taseme 5 täpsus Mitre Gearsi jaoks oluline?
V: Suur täpsus vähendab müra, vibratsiooni ja soojuse teket. Robootikas tagavad 5. taseme Mitre Gears suurema positsioneerimise täpsuse ja pikema eluea kogu käigukasti jaoks.
K: Kas pakute Mitre Gear komplekte või üksikuid käike?
V: Soovitame tungivalt osta Mitre Gears sobitatud paaridena. Kuna need on loodud ideaalselt haakuma, võib erinevate partiide hammasrataste kasutamine suurendada kulumist ja müra.
